Circuit électrique MG TD 1951

[xtrm]

Bonjour,

Sur ma TD les fils de la borne D du régulateur étaient coupés (volontairement je pense par un ancien proprio)

Album MG

et bien sûr elle ne chargeait pas. Lorsque je rebranche ces deux fils elle charge mais le régulateur chauffe fort et le voyant rouge en bas à gauche du tableau de bord est allumé même contact coupé. Il s'éteint lorsque le moteur tourne. Je ne pense pas que mon tableau de bord soit d'origine car la voiture a été équipée de clignotants.

Album MG

Est-ce que quelqu'un pourrait me dire par où commencer à chercher l'origine du problème?
Le circuit électrique paraît récent et les fils et connexions derrière le tableau de bord sont propres?

Gilles

[saby]

le gros fil jaune vient de la dynamo, le petit fil jaune va au voyant. la control box est peut être fatiguée.

Album MG

[xtrm]

Merci Saby,
J'avais ce schéma électrique mais sans la couleur, j'avais déjà commencé à en mettre mais c'est plus agréable quand c'est présent.
Je pense que je vais tout débrancher du régulateur sauf ce qui sert au fonctionnement du moteur pour voir si j'ai toujours le problème de forte chauffe du régulateur.
Il faut aussi que je modifie le schéma pour ajouter ce qui n'est pas présent d'origine.

[xtrm]

Je précise qu'il s'agit d'une voiture export USA rappatriée en Angleterre il y a quelques années.
Elle a déjà été restaurée mais est loin d'être parfaite et n'a que très peu roulé.


Album MG


[xtrm]

le gros fil jaune vient de la dynamo, le petit fil jaune va au voyant. la control box est peut être fatiguée.

Oui je vais tout débrancher pour essayer de la vérifier et en même temps voir l'état des fils qui arrivent dessus, il y a peut-être un peu d'oxydation qui entraine un court-circuit.


[Orque]

Faites-vous un suivi de tous les fils.
Maintenant, vous avez le schéma de départ, il vous faut ce suivi et après, vous pourrez avancer.

Ah, la rouille ne fait pas bon ménage avec les contacts .... Perso, j'ai horreur de la rouille sur des contacts électrique.

[xtrm]



Enfin un peu de nouvelles, J'ai eu un week-end pour aller voir la TD, j'ai vérifié tous les branchements sur le régulateur il n'y a rien d'anormal. Le faisceau paraît neuf et ne correspond pas au câblage de 1951, il a du être changé pour installer des clignotants qui ne sont pas d'origine.

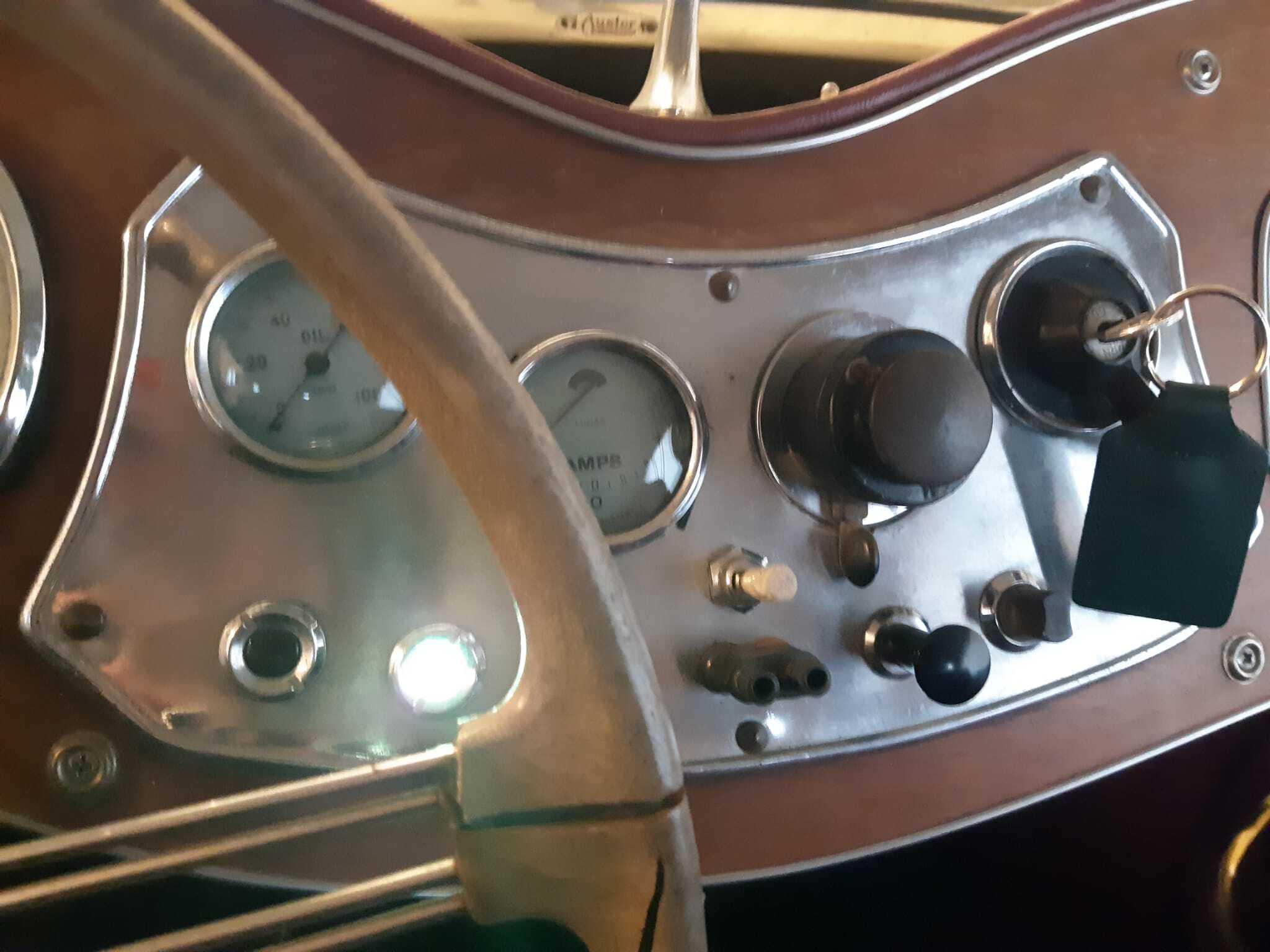

J'ai le voyant rouge du tableau de bord qui reste allumé en permanence même contact coupé:



Lorsque le moteur tourne le voyant vert est allumé en continu:



Je pense que je vais ramener la voiture chez moi pour pouvoir démonter le tableau de bord et vérifier tous les fils derrière.
Je ne trouve aucun schéma électrique correspondant précisément à cette voiture, soit le schéma n'est pas bon soit les couleurs ne correspondent pas je vais en faire un.


[vony]

Oui, il il a problème avec ce voyant rouge... Le voyant vert indique que le niveau du réservoir d'essence est bas, (environ 15 litres).

[xtrm]

Oui il y a un problème avec ce voyant rouge, pour le vert le réservoir est plein. Je viens de remettre la jauge et je l'ai vérifiée avant de l'installer elle fonctionnait correctement. De toutes façons elle ne sert pas à grand chose, je préfère la jauge d'origine en bois.

[Orque]

Le régulateur Lucas est simple à tester avec un bon ohm mètre et avec le schéma.

Il ne comporte que 2 contacts : le premier protège contre les sur intensités circuit A, le second régule la tension de sortie du générateur en coupant/alimentant le circuit F ( field ) de la dynamo en shuntant la résistance série ou non.
La dynamo se teste en moteur sous 12 Volts, elle doit tourner, penser à sortir la courroie sur la voiture ou alors sur établi bornes D et F alimentées, en respectant les polarités d'origine. Le test est immédiat, pas besoin d'y passer même 1 min, sans oublier que cela va la remagnétiser.


Pour contrôler votre RF 95, hors tension, tous les fils débranchés, mesurer les diverses bobines, shunts, circuit F, et circuit A, les 2 contacts s'oxydent avec le temps et ne conduisent plus. Ils sont donnés fermés ( passant ) au repos. Et pour terminer, la qualité de la liaison à la masse.


Si le voyant s’allume et comme le réservoir est plein c’est que la jauge est abîmée.
Rien de bien compliqué à réparer mais il faut vidanger le réservoir.

Orque

[xtrm]

Merci Orque pour tous ces renseignements, je testerai quand j'irai dans le Nord après les fêtes.
Pour la jauge il est possible que le contact à l'intérieur ait légèrement pivoté au remontage et fasse contact en permanence. Je l'avais déposé pour cause de fuite d'essence, les joints étaient complètement morts je les ai remplacés. Il est facile de vérifier si le contact est permanent sinon le flotteur peut être bloqué en position basse. Ce n'est pas le première fois que je vidange le réservoir je laisse les jerricans sur place chez ma fille.
Etant donné que le voyant rouge est alimenté en permanence je pense qu'il y a un problème avec le câblage du tableau de bord.

[Orque]

Merci Orque pour tous ces renseignements, je testerai quand j'irai dans le Nord après les fêtes.
Pour la jauge il est possible que le contact à l'intérieur ait légèrement pivoté au remontage et fasse contact en permanence. Je l'avais déposé pour cause de fuite d'essence, les joints étaient complètement morts je les ai remplacés. Il est facile de vérifier si le contact est permanent sinon le flotteur peut être bloqué en position basse. Ce n'est pas le première fois que je vidange le réservoir je laisse les jerricans sur place chez ma fille.
Etant donné que le voyant rouge est alimenté en permanence je pense qu'il y a un problème avec le câblage du tableau de bord.

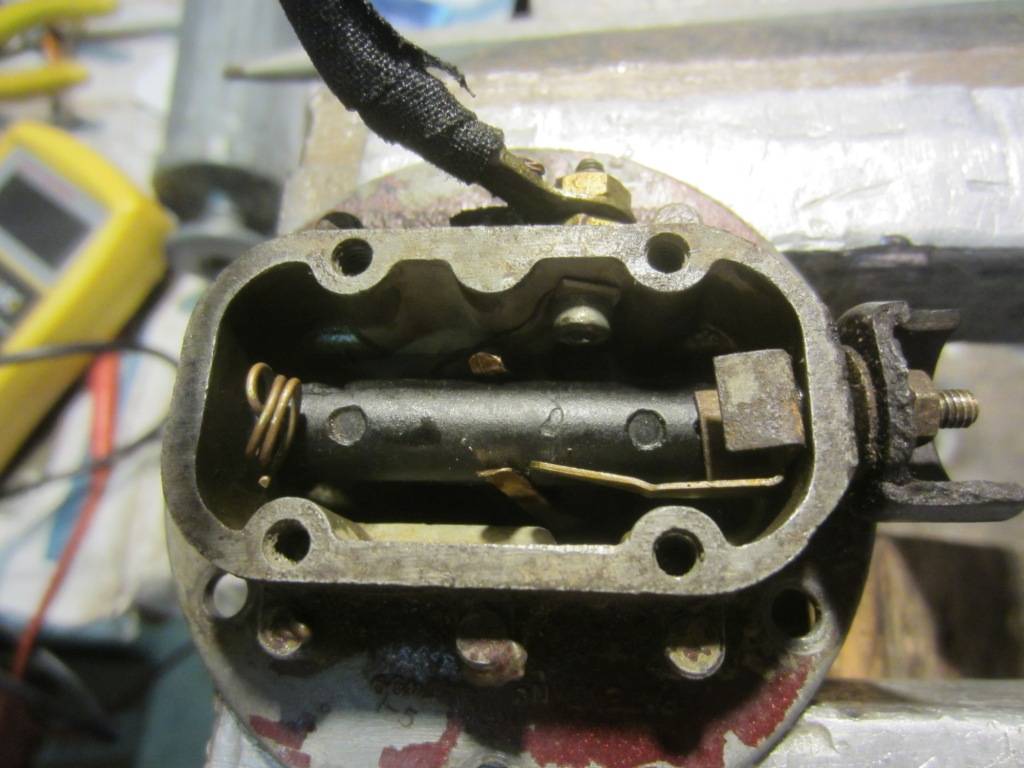

C'est une jauge tout ou rien. Pas possible que le flotteur reste en position basse. Ce sont les contacts qui se touchent. Il y a le cylindre en bakélite qui peut se mettre en travers, c'était le cas sur la mienne, d'où le fil laiton à gauche.

Pour le voyant, bien vérifier le câblage. Il n'est pas rare que ce soit modifié.
Orque

A Jauge IIIIIIIII la mienne.JPG (74.07 Kio) Vu 1777 fois

[Orque]

" Etant donné que le voyant rouge est alimenté en permanence je pense qu'il y a un problème avec le câblage du tableau de bord. "

Si vous avez 12 volts coté batterie et coté dynamo, borne D, votre voyant rouge permanent
est sans doute lié à un culot de lampe relié à la masse installé par mégarde à la place du culot isolé d'origine.

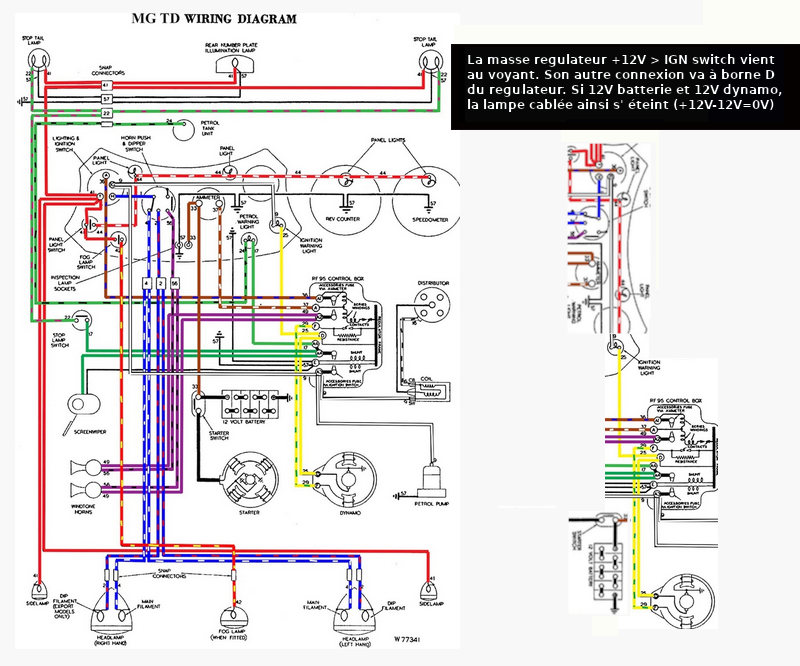

Le schéma de filerie de cette lampe est très simple pour dépanner, voir schéma joint.
Orque


[xtrm]
